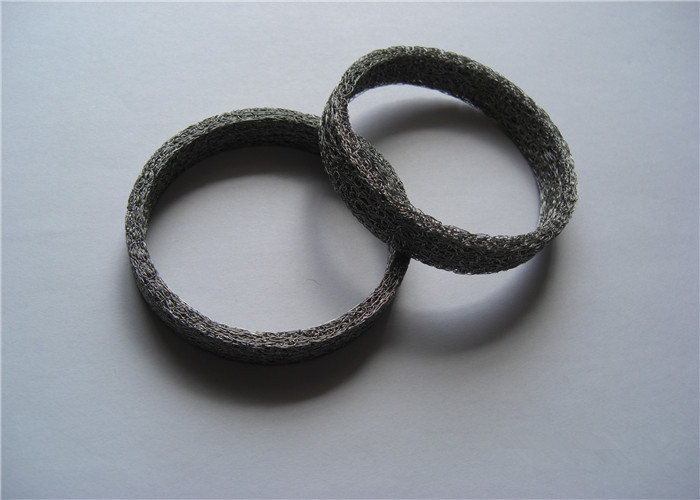

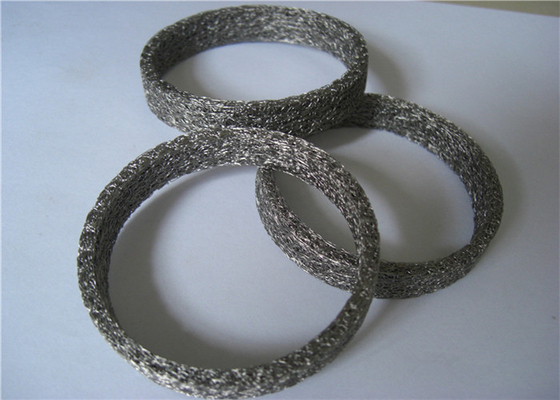

Dia50 * 25mm شبكة سلكية غسالة SS جوانات شبكة محبوكة للتدريع

Dia50 * 25mm غير القابل للصدأ Stell محبوك حشيات شبكة سلكية للدروع

جوانات شبكة سلكية محبوكة وصف

جوانات الشبكة المنسوجة مصنوعة من سبيكة Monel أو الألومنيوم أو الفولاذ المقاوم للصدأ أو الأسلاك الفولاذية المغطاة بالنحاس المعلب والمنسوجة في أقسام أو شرائط مستمرة.باستخدام هذه التقنية ، يمكن إنتاج مجموعة من أقسام الحشيات القوية والمرنة ، مما يوفر خصائص حماية ممتازة نظرًا للعدد الكبير من نقاط الاتصال المباشرة من المعدن إلى المعدن.

لا توفر حشيات شبكة الأسلاك المحبوكة أي ختم بيئي من تلقاء نفسها ، ولكن يمكن استخدامها مع أقسام حشية المطاط الصناعي التقليدية لتوفير أي مستوى مطلوب من التدريع EMI وختم بيئي.

نوع جوانات شبكة سلكية محبوك

1. شبكة صلبة

يمكن تشكيل شبكة محبوكة في أقسام مختلفة ، عادة ما تكون مربعة أو مستطيلة أو دائرية.نظرًا لكثافتها المعدنية العالية ، توفر هذه الأقسام خصائص حماية جيدة جدًا ، ولكنها تتطلب قوى ضغط عالية نسبيًا.عادةً ما يتم ربط هذه الأقسام بشريط محمل من المطاط الإسفنجي لتشكيل ختم مركب ، ويتم تقليل قوة الضغط الكلية المطلوبة عن طريق الحفاظ على قسم الشبكة المنسوجة صغيرًا.

يمكن صنع حشيات شبكية صغيرة للضغط على شكل حشوات ، أسطوانات ، إلخ ، باستخدام أداة ضغط لتشكيل شبكة محبوكة.توفر هذه الحشوات اتصالًا قويًا وموثوقًا وهي مثالية للتطبيقات المؤرضة.

2. شبكة محفور المطاط الصناعي

يتم تصنيع هذه الحشوات جزئيًا بواسطة سلك مضفر مباشرة على قلب المطاط المبثوق ، مما يوفر مزايا مشتركة لأداء التدريع الجيد الذي توفره شبكة الحياكة ومرونة قلب المطاط الصناعي والتشوه الدائم للضغط المنخفض.

3. حزام شبك محبوك ("مسطح")

يمكن أن تشكل الشبكة المحبوكة شرائط أو أشرطة يصل عرضها إلى 500 مم ، ولكنها أكثر شيوعًا بين 20 مم و 100 مم.في هذا الشكل ، فهي مناسبة تمامًا لتدريع الكابلات.

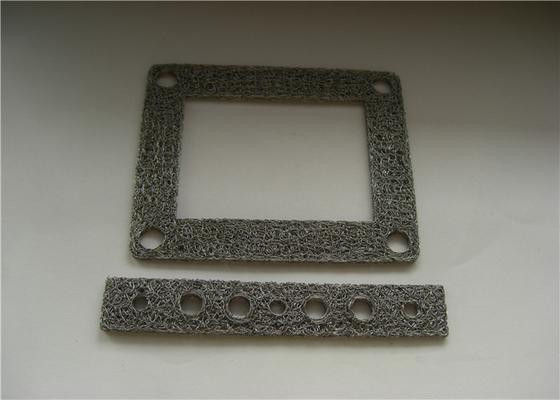

4. حشية تركيب الإطار

يمكن تثبيت جوانات الشبكة المحبوكة وحيث يلزم دمجها مع مانع تسرب بيئي في إطار من سبائك الألومنيوم.هذا ، بدوره ، يمكن حفره مسبقًا بحيث يمكن تركيب مجموعة الحشية بسهولة أو تغييرها حسب الحاجة.جزء الحشية مؤمن بإحكام ، مما يلغي الحاجة إلى إضافة هذه الميزة إلى السكن / الفتحة نفسها.

مواصفات حشيات شبكة الأسلاك المحبوكة

تطبيق جوانات شبكة سلكية محبوك

توفر الحشيات الشبكية المحبوكة مستويات عالية من الأداء ويمكنها تحمل الخدمات والظروف القاسية ، مما يجعلها مثالية للتطبيقات الصعبة ، مثل:

باب فرن الميكروويف الصناعي

خزانات الاتصالات

البنية التحتية للسكك الحديدية

خزانة محمية

تظهر الصور
